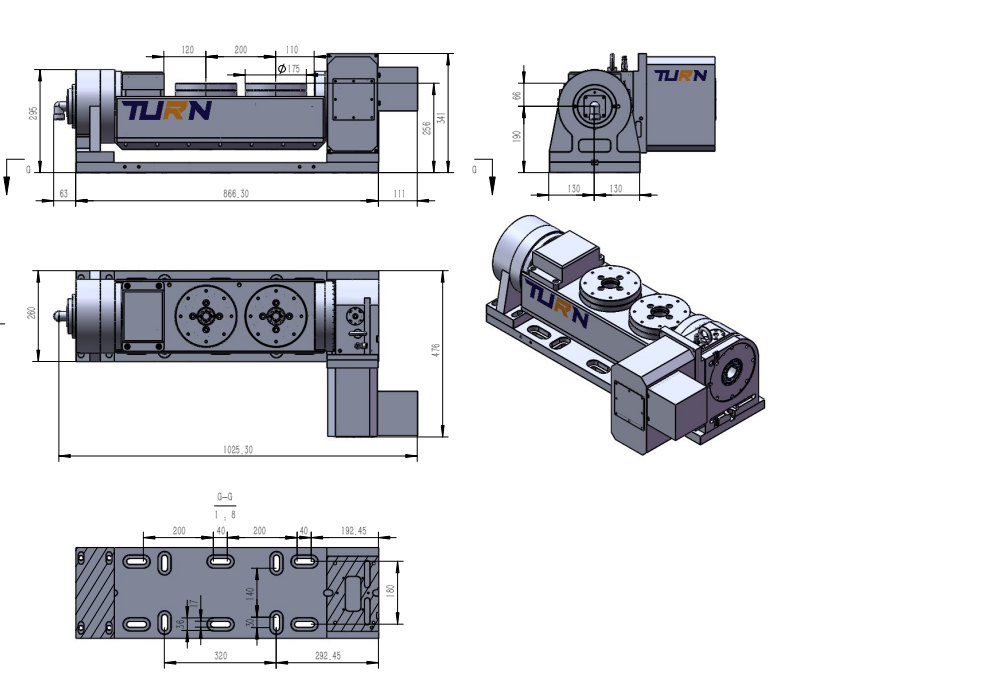

多工位五軸-TAR-140CR-2-200
多工位五軸分度盤
產品特點：
1.傾斜軸采用滾子凸輪，旋轉軸采用精密減速機結構，靈活多變等等設計，可以根據用戶的需求設計中心間距及中心高度，噪音小，精度高，壽命長，成本低。
2.可靈活應用于各種機床及系統，加工精密零件，零件，批量產品等等。
3.剎車裝置采用了氣動和液壓的兩種選擇，更好的適配用戶的需求。
4.用一個電機帶動多個軸的旋轉，大幅度降低成本的同時又節約了空間，并且不受系統的限制。
5中心通孔的設計讓用戶在產品的設計裝夾方式可以更多樣化，手動卡盤，氣動卡盤，液壓卡盤等等裝夾方式，可配合機械手，自動夾具等方式來滿足更高效的產品加工。
|
型號 |
單位 |
TAR-080CR-X-XXX |
TAR-125CR-X-XXX |
TAR-140CR-X-XXX |
TAR-210CR-X-XXX |
TAR-255CR-2-XXX |
||||||
|
盤面直徑 |
mm |
72 |
125 |
140/170 |
200 |
255 |
||||||
|
盤面中心孔直徑 |
mm |
20 |
30 |
55 |
70 |
50 |
||||||
|
中心貫穿孔直徑 |
mm |
- |
20 |
20 |
25 |
35 |
||||||
|
盤面高度 |
mm |
225.5 |
224.5 |
279 |
306 |
321.5 |
||||||
|
盤面T型槽寬度 |
mm |
- |
12 |
12 |
12 |
12 |
||||||
|
底部導鍵寬度 |
mm |
14 |
14 |
18 |
18 |
18 |
||||||
|
軸數 |
- |
2-5 |
2-4 |
2-4 |
2-3 |
2 |
||||||
|
軸 |
|
旋轉軸 |
傾斜軸 |
旋轉軸 |
傾斜軸 |
旋轉軸 |
傾斜軸 |
旋轉軸 |
傾斜軸 |
旋轉軸 |
傾斜軸 |
|
|
最小設定角度 |
Deg. |
0.001 |
0.001 |
0.001 |
0.001 |
0.001 |
0.001 |
0.001 |
0.001 |
0.001 |
0.001 |
|
|
分割精度 |
Sec. |
35 |
40 |
35 |
40 |
35 |
40 |
35 |
40 |
35 |
40 |
|
|
重復精度 |
Sec. |
7 |
8 |
7 |
8 |
7 |
8 |
7 |
8 |
7 |
8 |
|
|
鎖緊方式 |
Kg/cm² |
氣剎4 |
氣剎4 |
氣剎4 |
氣剎4 |
油剎20 |
油剎20 |
油剎20 |
油剎20 |
油剎20 |
油剎20 |
|
|
鎖緊扭矩 |
Kg-m |
10 |
10 |
10 |
10 |
35.7 |
35.7 |
35.7 |
35.7 |
35.7 |
35.7 |
|
|
減速比 |
- |
45 |
60 |
81 |
36 |
81 |
60 |
81 |
60 |
101 |
60 |
|
|
盤面最大轉速 |
R.P.M |
66 |
50 |
37 |
83 |
37 |
50 |
37 |
50 |
30 |
50 |
|
|
容許工件載荷 |
|
Kg |
10 |
10 |
20 |
35 |
45 |
|||||
|
|
Kg |
15 |
20 |
40 |
60 |
80 |
||||||
|
容許負載（抱閘時） |
|
Kgf |
200 |
400 |
660 |
1200 |
1800 |
|||||
|
|
Kgf.m |
12 |
20 |
28 |
120 |
185 |
||||||
|
|
Kgf.m |
6 |
20 |
27 |
50 |
77 |
||||||
|
|
Kg.m |
10 |
13 |
16 |
25 |
35 |
||||||
|
伺服馬達 |
三菱 |
KP73 |
HF-105S |
KP73 |
HF-104S |
HF-104S |
HF-104S |
HF-104S |
HF-154S |
HF-154S |
HF-154S |
|
|
發那科 |
β2 |
β4 |
β2 |
β8 |
β8 |
β8 |
β8 |
β12 |
β8 |
β12 |
||
|
新代 |
AM2 |
AM3 |
AM3 |
AM5 |
AM8 |
AM8 |
AM8 |
AM11 |
AM8 |
AM11 |
||
|
轉臺重量（不含馬達） |
Kg |
|
|
|
|
|
||||||
注意：在選擇產品時，先要確定好機床型號、系統規格型號、電機規格型號、電壓規格，線材規格等
| 電機型號選擇 | ||
| 系統品牌 | 傾斜軸電機 | 旋轉軸電機 |
| 三菱 | HF154S | HF104S |
| 法那科 | β8 | β8 |
| 西門子 | 1FK-7060 | 1FK-7060 |
| 新代 | 13A | 09A |
| 寶元 | 13A | 09A |
| 廣數 | 1.5kw 130# | 1.3kw 130# |
| 凱恩帝 | 130ST-M0941530L | 130ST-M0841530L |
傾斜軸采用滾子凸輪結構
滾子凸輪可以保證轉臺精度在長時間使用時不易磨損，且噪音小精度高

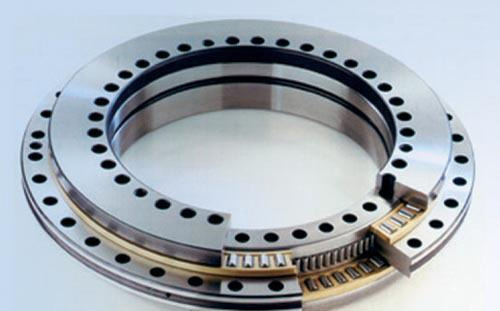

傾斜軸采用高剛性的YRT轉臺軸承
兩列軸向滾子保證穩定的軸向承載能力，一列徑向滾子保證軸承可承受徑向力及傾覆力矩作用，適合軸向承載的回轉機構

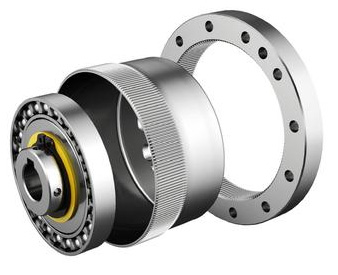

旋轉軸采用零背隙減速機機構
旋轉軸采用精密交叉滾子軸承
制動機構采用油剎和氣剎兩種方式可供選擇
各軸間距及中心高可多種定制選擇，靈活多變
可安裝各種夾治具，手動卡盤、液壓卡盤等
